DT1F 、AT125 タンクキャップシールの組込み



DT1FやAT125のワンタッチ開閉式のタンクキャップのシールをリプロのシールキットを使って交換していきます。

まず、タンク内へ部品を落とさないようにマスキングテープなどで蓋しておきましょう。

では、シールを外していきます。

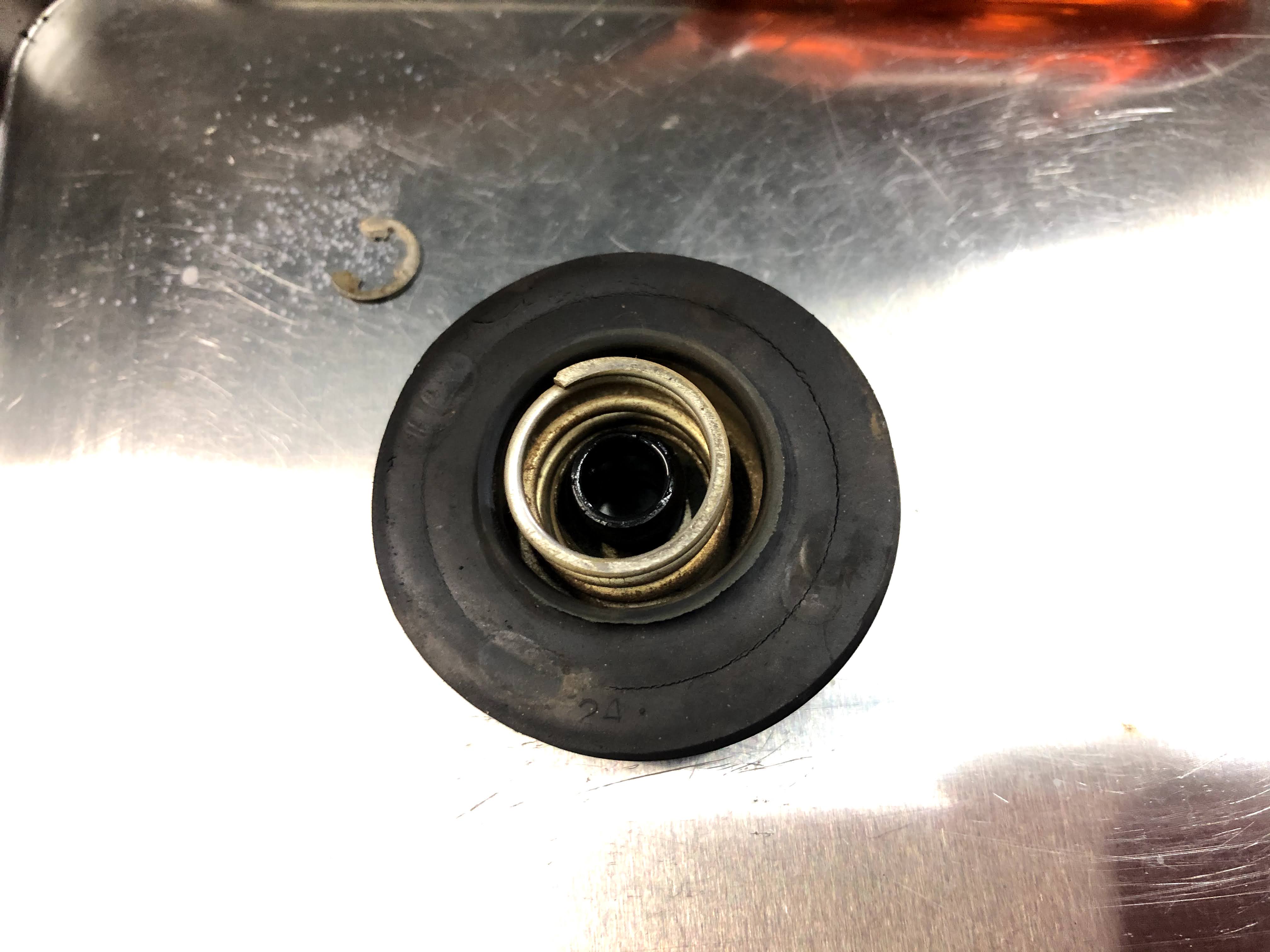

中央のEリングを外します。

マイナスドライバーでひっかけるようにすれば簡単に外れます。

飛ばして無くさないように気を付けてください。

Eリングが外れたら、中身を抜き取りましょう。

外した中身を分解します。

ゴムで嵌っているだけなので、特に工具は要りません。

これらが交換するシールキット。

では、組み立てていきましょう。

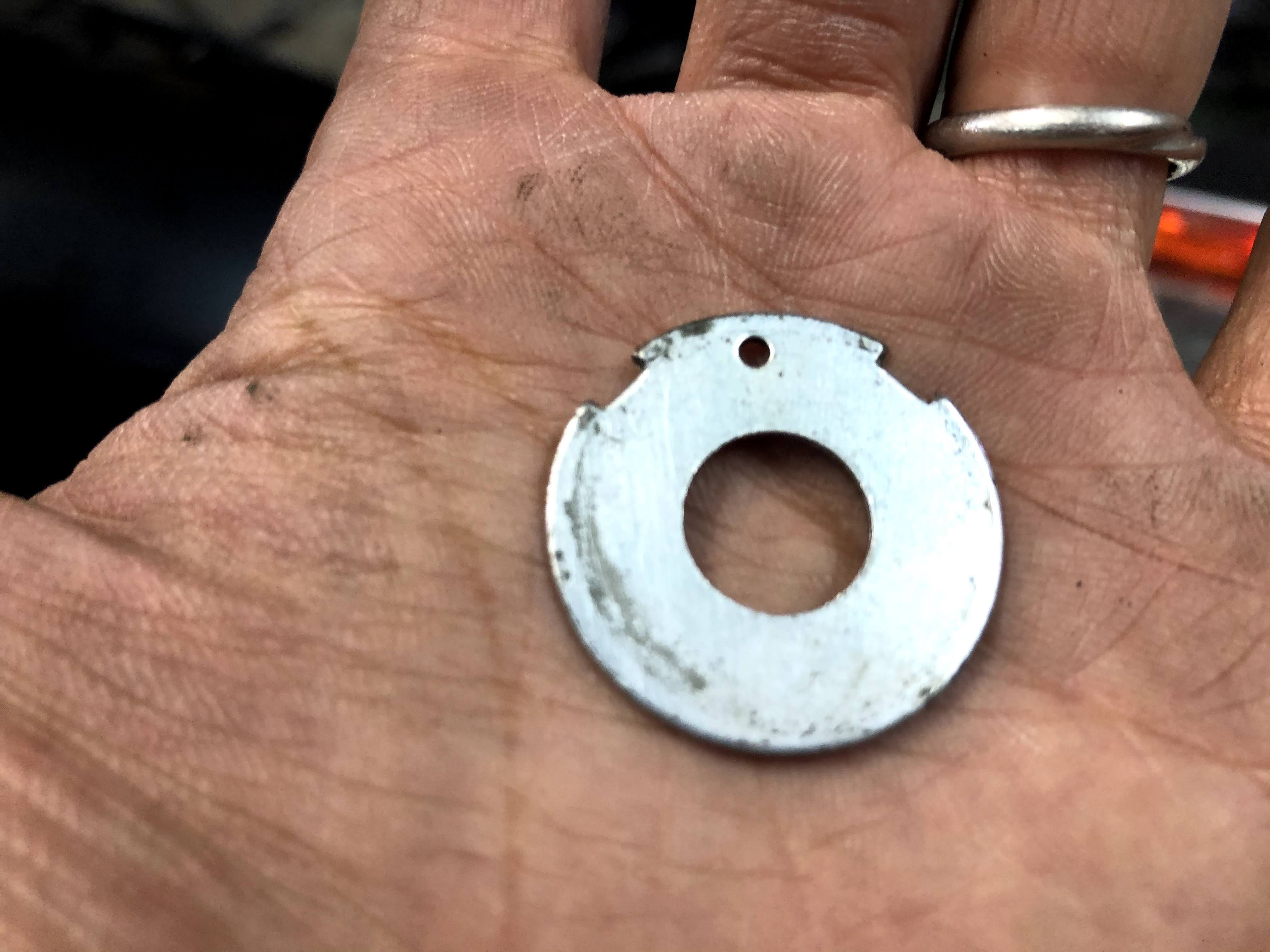

まずはこのプレートに、

一番小さなゴムを通します。

特に固定されるわけではなく、通すだけです。

では、次にこのゴムの内側の突起2箇所の位置を確認しましょう。

この突起と、先ほどのプレートの切り欠きを合わせるようにして、

はめ込みます。

ここまで出来ましたか？

では、組んだものを裏返して、中央の3つの突起を確認して、

受け皿の切り欠きと合わせて乗せます。

その上にもう一つのお皿を乗せて

最後のシールを嵌めます。

この時、向きがあるので注意してください。

浮き出し文字がある方がキャップ側。

何もない方がタンク側になるように組み立ててください。

最後にスプリングを乗せて

キャップに差し込んで、Eリングをペンチで入れます。

※Eリングはできれば新品交換が望ましいです。

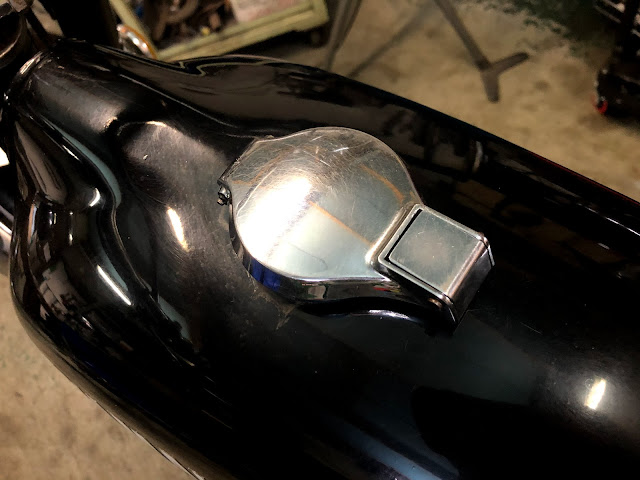

これで満タン給油しても漏れてこなく、

股間にハズカシイ染みをつくらなくて済みますね♪

DT1F/AT125　タンクキャップシールキット

ヤマハ品番：

308-24642-00

308-24641-00

308-24612-00

に対応しております。

1セット：4,500円（税別）
